TMN-0110

920MHz帯 特定小電力 無線モジュール【参考開発品】

920MHz帯、ARIB STD-T108、特定小電力無線、通信モジュール、無線モジュール、マルチホップ、ネットワーク

• 製品特長

  独自通信方式UJLink-LPにより従来方式より一層の省電力化を実現

  組込みに適した小型スタッキングモジュール

  低消費電流かつ低電圧動作のため3V系電池での動作が可能

  Uバスエア等の標準化された各種通信方式のプロトコルスタックを搭載可能

  ユーザーフレンドリーなビジュアル保守ツールを提供

  外部アンテナへ接続する小型同軸コネクタを実装

  このTMN-0110と回路構成が同等で逆Fパターンアンテナ付きのTMN-0104も取り揃えております。

  UJLink-LPの特長

  ・独自の低消費電力化技術(特許出願中)により中継ノードの電池駆動が可能 ・マルチチャンネル(2CHスキャン)機能による妨害電波の干渉回避 ・経路は親ノードにて自動構築可能 ・一斉データ収集方式により短時間で効率的に情報収集が可能

• 機能

  ネットワーク機能

  ネットワーク収容台数:Max.200台,ホップ数:Max.15
  1中継ノードへの子ノード接続台数:Max.35台
  自動経路構築、障害時の自動経路切替
  ユーザーデータ:Max.1840バイト

  テレメータ機能

  セレクティブポーリング

  テレコン機能

  デジタルON/OFF制御出力

  暗号化

  AES128

  保守機能

  各種動作パラメータ設定
  経路構築状況表示
  通信テスト機能

• 製品詳細
• 製品仕様

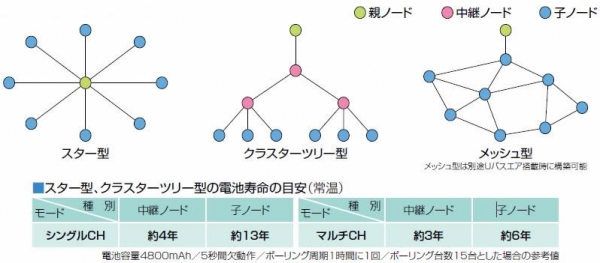

ネットワーク・トポロジーと電池寿命

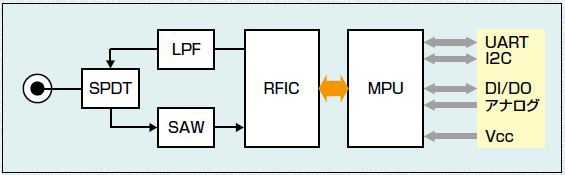

ブロック図

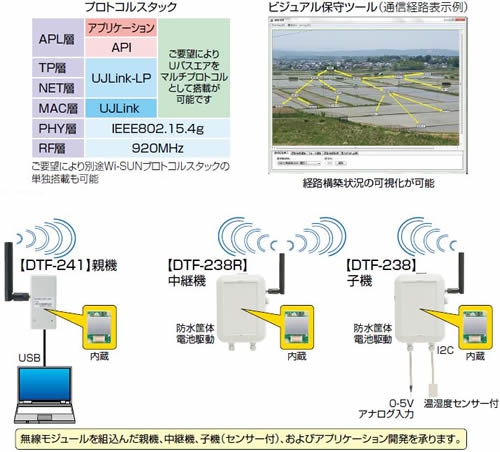

ソフトウェア/無線機器構成例

無線規格	ARIB STD-T108 特定小電力無線局準拠 IEEE802.15.4g対応
周波数範囲	923.6MHz～928.0MHz
送信出力	20mW/1mW
変調方式	2値GFSK
データレート	50kbps/100kbps/200kbps　　　　(注)200kbpsはカスタマイズ
受信感度	Typ.-103dBm(100kbps, BERO.1%)
インタフェース	UART  I2C  デジタル入力　デジタル出力　アナログ入力(10bit 0V～5V ADC)
電源電圧範囲	50kbps 100kbps:+1.9V～+3.6V  200kbps:+2.7V～+3.6V
消費電流	送信:Typ.37mA　受信:Typ.17mA　平均間欠受信電流:Typ.80μA
使用温度範囲	-20℃～+70℃
コネクタ	アンテナ:U.FL-R-SMT1(10)(ヒロセ電機製) インターフェース:AXK5F30547YG(パナソニック製)
外形寸法	約29mm×21.5mm×3mm
