TMN-0124

920MHz帯LoRa™無線モジュール【参考開発品】

LoRa^TM、無線モジュール、LPWA、長距離無線、IoT、920MHz帯、特定小電力、センサーネットワーク

• 製品特長

  LoRa^TM変調方式^※1および当社独自開発の誤り訂正技術を採用し、今までにない長距離無線通信(見通し40km以上^※2)を実現

  組込みに適した小型スタッキングモジュール

  低消費電流かつ低電圧動作のため3V系電池での動作が可能

  ユーザーフレンドリーなビジュアル保守ツールを提供

  独自通信スタックの特長

  ・上位ノードからのポーリング収集およびデバイスからのイベント通知に対応
  ・間欠動作により省電力化を図り電池駆動が可能 ・見通しが悪い場所でも通信を可能とするため中継機能に対応(最大4段)

  ※1 LoRa^TMはセムテック社の登録商標です。
  ※2 高地環境における通信実績です。通信距離は周辺環境により異なります。

• 製品詳細
• 製品仕様

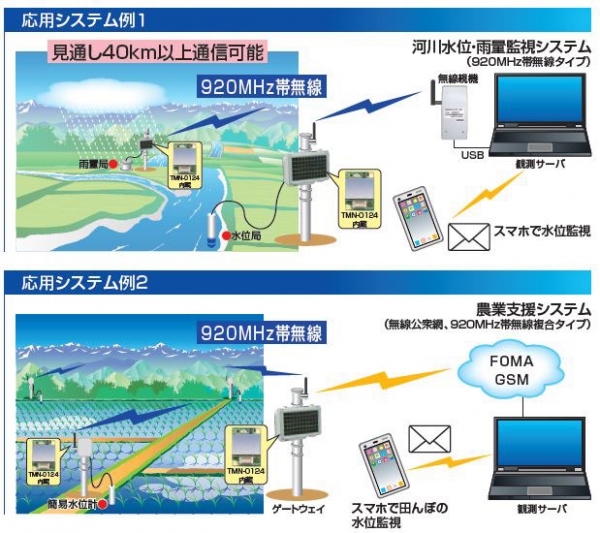

応用例

・河川水位/雨量監視システム
・圃場/ビニールハウス等農業支援システム
・プラント/工場監視システム

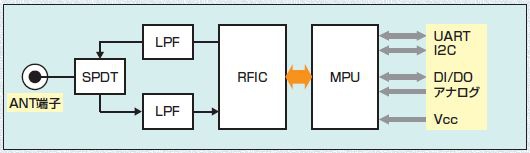

ブロック図

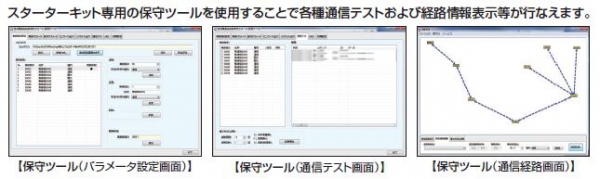

ソフトウェア

無線規格	ARIB STD-T108 特定小電力無線局準拠
周波数範囲	920.6MHz～923.4MHz(24CH～38CH)
送信出力	20mW
変調方式	LoRa™
データレート	121bps～10937bps
受信感度	Typ. -136dBm(BW:125kHz, SF:12)
インターフェース	UART　I2C　DI(3CH)　DO(3CH)　アナログ入力(1CH,10bit 0V～5.0V)
アンテナ	外部アンテナ端子 [AXK814145WG]または[U.FL]
電源電圧範囲	+1.9V ～ +3.6V
消費電流(Typ.)	送信:Typ.32mA　受信:Typ.14mA　スタンバイ:Typ.1μA
使用温度範囲	-20℃ ～ +70℃
コネクタ	入出力 : AXK5F30547YG(パナソニック製)
外形寸法	約29mm × 21.5mm × 3mm
