TMN-0088

920MHz帯 特定小電力 無線モジュール【参考開発品】

920MHz帯、ARIB STD-T108、特定小電力無線、通信モジュール、無線モジュール、マルチホップ、ネットワーク

• 製品特長

  組み込みに適した小型スタッキングモジュール。

  最大200kbpsの高速通信が可能。

  電波の減衰が少なく、回折性がある920MHz帯であるため、長距離通信が可能。

  低消費電流かつ低電圧動作のため、3V系電池での動作が可能。

  独自なマルチホップ通信機能(UJLink)により、双方向多段中継伝送が可能。

  2CHスキャン機能により妨害電波の干渉回避。

  ユーザーフレンドリーな保守ツールを提供。

  RS-232C、RS-485、USB等の外部インターフェースユニットをオプション対応。

• 機能

  メッシュネットワークに対応

  ノード数:Max.100、ホップ数:Max.10
  自動経路構築、障害時の自動経路切替

  テレメータ機能搭載

  セレクティブポーリング、イベント通知

  テレコン機能搭載

  デジタルON/OFF制御出力

  暗号化対応

  AES128(オプション)

  保守機能

  各種パラメータ設定、経路構築状況表示、通信テスト機能

• 製品詳細
• 製品仕様

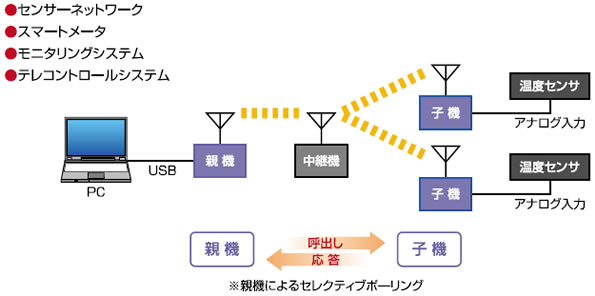

応用例

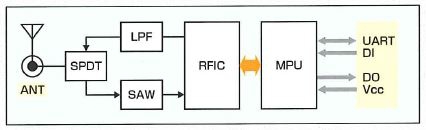

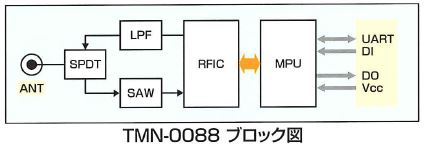

ブロック図

シリーズ品　TMN-0099

回路構成が同等で逆Fパターンアンテナの有る920MHz帯特定小電力無線モジュールも取り揃えております。

主な仕様

無線規格	ARIB STD-T108(特定小電力無線局準拠 IEEE802.15.4g対応
周波数範囲	923.6MHz～928.0MHz
送信出力	20mW/1mW
変調方式	GFSK
データレート	50kbps/100kbps/200kbps
受信感度	Typ.-103dBm(100kbps,BER 0.1%)
電源電圧範囲	+1.9V～+3.6V
消費電流	送信:Typ. 42mA 受信:Typ. 18mA STB:Typ. 1μA
使用温度範囲	-20℃～+70℃
コネクタ	アンテナ:MS-156C(ヒロセ電機社製) 入出力:AXK5F30547YG(パナソニック電工社製)
外形寸法、質量	約29mm×21.5mm×3mm

オプション　外部インターフェースユニット仕様

インターフェース	RS-232C(RS-485/COMSチップジャンパーにて切換可) USB(USB　RS-232Cは同時使用不可) デジタル入力:1ビット デジタル出力:1ビット
コネクタ	SM208-SRDS-G-TF(日本圧着端子製) USB MINI-B Receptacle
電源電圧	+1.9V～+3.6V USB:+4.4V～+5.25V(同時使用不可)
外形	約80mm×36mm×9mm
