UHT-113

ワイヤレスディスプレイシステム

キーワード

UHT-113 ワイヤレスディスプレイシステムは、DTG-108 UWB無線機(ケース色:白)とDTG-113 ワイヤレスディスプレイアダプタで構成し、ME機器本体にDisplayLink社のUSBグラフィックソフトをインストールすることで使用できます。ペアリング不要なオートリンク機能により、移動先で簡単にサブモニターに無線接続できます。ベットサイド診断等、移動式モニターに威力を発揮します。[ご注意]仕様は予告なく変更されることがあります。お問い合わせ

製品特長
ペアリング不要なオートリンク機能により、移動先で簡単にサブモニターに無線接続可能
ベットサイド診断等、移動式モニターに威力を発揮
通信距離: 見通し約10 m (使用環境により短かくなることがあります)
表示仕様: 最大1920 x 1080(フルHD)

製品詳細
製品仕様

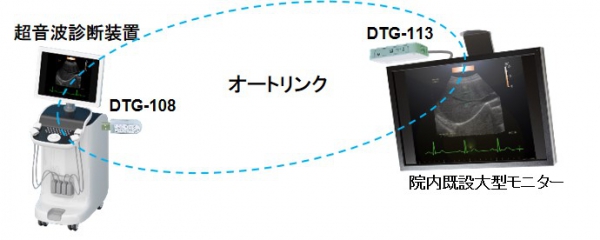

応用例1

・超音波診断装置の診断画像を院内既設大型モニターで患者や医療スタッフと共有。
※超音波診断装置メーカーとのコラボレーションが必要です。

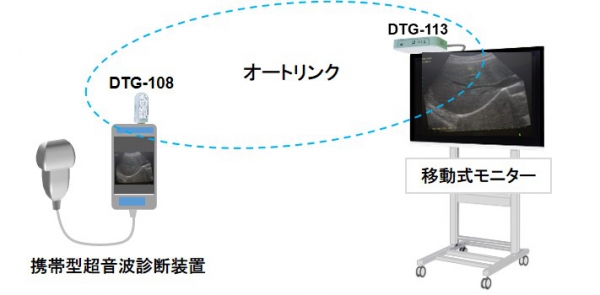

応用例2

・携帯型超音波診断装置の診断画像を病棟ベッドサイドで患者や医療スタッフと共有。
※超音波診断装置メーカーとのコラボレーションが必要です。

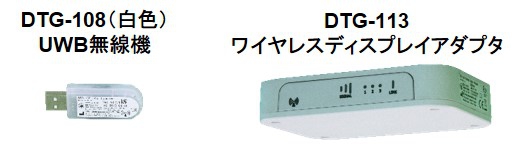

構成機器

システム構成

DTG-108	UWB無線機(ディスプレイ用、ケース色:白)
DTG-113	ワイヤレスディスプレイアダプタ

・ME機器にDisplayLink社USB Graphics Softwareをインストール
　(DisplayLink社のウェブサイトよりダウンロード)

システム共通仕様

無線規格	日本 ARIB STD-T91 米国 FCC Part 15.517, カナダ RSS-220 欧州 ETSI EN 302 065-1
周波数帯	6.336GHz～8.448GHz(Band #7～10)欧州 7.392GHz～8.976GHz(Band #9～11)日本、米国、カナダ
送信出力	- 41.3dBm/MHz以下 *パワーが小さく院内に最適
通信方式	UWB, MB-OFDM, Wireless USB
使用制限	室内限定(UWB無線電波法)
伝送速度	53.3Mbps～480Mbps (使用環境により変化)
無線接続	オートリンク(ペアリング不要)
通信距離	見通し約10 m (使用環境により短かくなることがあります)
表示仕様	最大1920 x 1080(フルHD)
使用環境	室内、5～35℃, 20～80%RH

DTG-108 USB無線機仕様

電源入力	DC5V/0.5A以下 USBバスパワー供給
USB IF	Hi-Speed USB (USB 2.0準拠)タイプA
外形寸法	約21(W) x 11(H) x 61.5(D) mm (突起物を除く)
質量	約15g

DTG-113 ワイヤレスディスプレイアダプタ仕様

電源入力	DC5V/2.5A以下 ACアダプタ(付属品)より供給
ビデオIF	DVI-IまたはDVI-D
外形寸法	約125(W) x 25(H) x 85(D) mm (突起物を除く)
質量	約15g
