UHT-114

ワイヤレスプリントシステム

キーワード

UHT-114 ワイヤレスプリントシステムは、DTG-108 UWB無線機(ケース色:グレー)とDTG-114 ワイヤレスプリンタアダプタで構成し、ME機器にプリンタ用ドライバソフトをインストールすることで使用できます。プリンタはソニー製メディカルプリンタに限定します。
ペアリング不要なオートリンク機能により、移動先で簡単にプリンタに無線接続し、高速プリントします。ME機器本体と別に設置のプリンタを容易に利用できます。[ご注意]仕様は予告なく変更されることがあります。お問い合わせ

製品特長
ペアリング不要なオートリンク機能により、移動先で簡単にプリンタに無線接続し、高速プリント可能
通信距離: 見通し約10 m (使用環境により短かくなることがあります)
プリンタはソニー製メディカルプリンタが使用可能

製品詳細
製品仕様

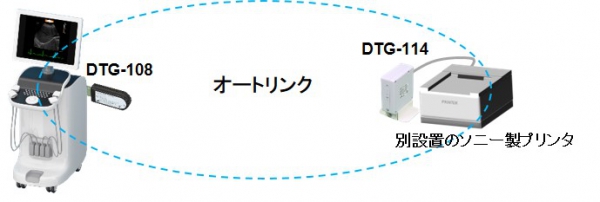

応用例1

・超音波診断装置にプリンタを設置しないで、別設置のプリンタを共有。

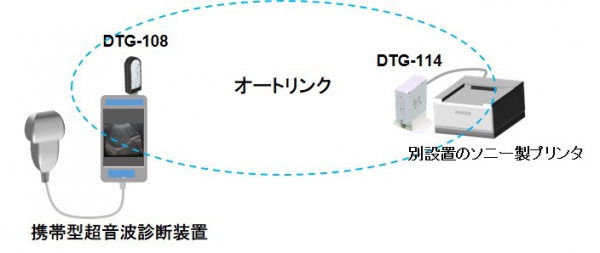

応用例2

・携帯型超音波診断装置に蓄積した診断画像を別設置のプリンタにプリントアウト。

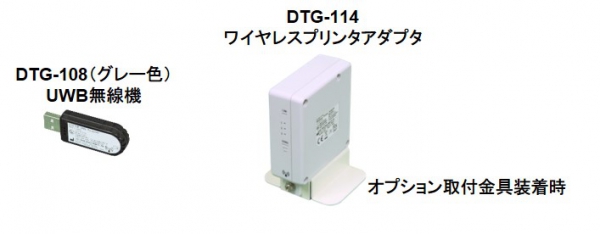

構成機器

システム構成

DTG-108	UWB無線機(プリンタ用、ケース色:グレー)
DTG-114	ワイヤレスプリンタアダプタ
プリンタ	ソニー製メディカルプリンタ(限定)

・ME機器にプリンタ用ドライバソフトをインストール
　(ソニーのウェブサイトよりダウンロード)

システム共通仕様

無線規格	日本 ARIB STD-T91 米国 FCC Part 15.517, カナダ RSS-220 欧州 ETSI EN 302 065-1
周波数帯	6.336GHz～8.448GHz(Band #7～10)欧州 7.392GHz～8.976GHz(Band #9～11)日本、米国、カナダ
送信出力	- 41.3dBm/MHz以下 *パワーが小さく院内に最適
通信方式	UWB, MB-OFDM, Wireless USB
使用制限	室内限定(UWB無線電波法)
伝送速度	53.3Mbps～480Mbps (使用環境により変化)
無線接続	オートリンク(ペアリング不要)
通信距離	見通し約10 m (使用環境により短かくなることがあります)
使用環境	室内、5～35℃, 20～80%RH

DTG-108 USB無線機仕様

電源入力	DC5V/0.5A以下 USBバスパワー供給
USB IF	Hi-Speed USB (USB 2.0準拠)タイプA
外形寸法	約21(W) x 11(H) x 61.5(D) mm (突起物を除く)
質量	約15g

DTG-108 ワイヤレスプリンタアダプタ仕様

電源入力	DC5V/0.5A以下プリンタのUSBバスパワーより供給(タイプB) 又はACアダプタ(オプション)より供給(DC INジャック)
プリンタIF	Hi-Speed USB (USB 2.0準拠)タイプA
外形寸法	約30(W) x 77(H) x 70(D) mm (突起物を除く)
質量	約75g
