患者ケーブルは四肢誘導(Ⅰ,Ⅱ,Ⅲ)に対応し、心電波形を伝送できます。超音波診断装置のエコーと心電波形の同期表示、ベッドサイドモニタリングに応用できます。[ご注意]仕様は予告なく変更されることがあります。 お問い合わせ
キーワード
センシングした生体信号をリアルタイムに無線伝送可能
通信距離: 見通し約10 m (使用環境により短かくなることがあります)
四肢誘導(Ⅰ,Ⅱ,Ⅲ)に対応

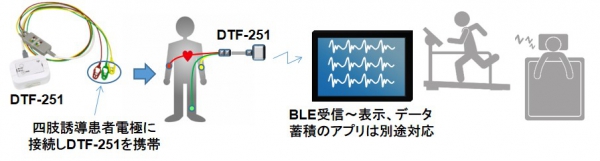

・生活環境の心電モニタリングと長時間時系列データ蓄積(歩行時、運動時、睡眠時等)。
※超音波診断装置メーカーとのコラボレーションが必要です。

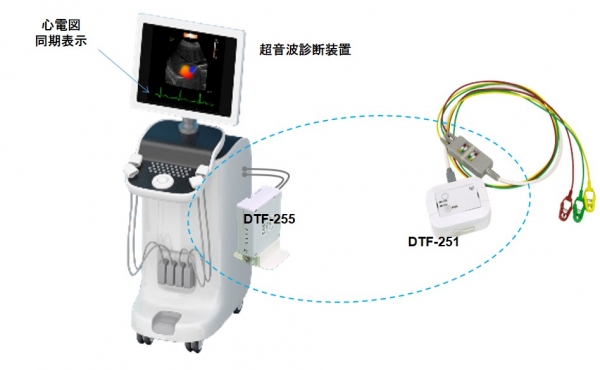

・超音波エコーと心電波形の同期表示。
※超音波診断装置メーカーとのコラボレーションが必要です。

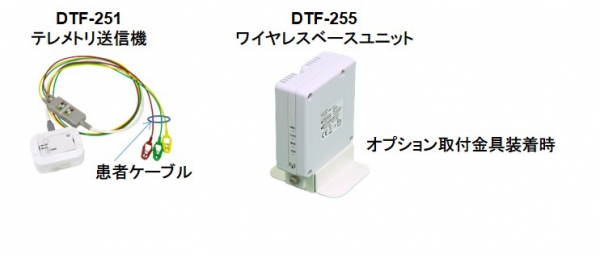

| DTF-251 | テレメトリ送信機(ケーブル除く) |
|---|---|
| DTF-255 | ワイヤレスベースユニット |
| 無線規格 | 日本 ARIB STD-T66 米国 FCC Part 15.247, カナダ RSS-247 欧州 ETSI EN 300 328 |
|---|---|
| 周波数帯 | 2400MHz～2483.5MHz |
| 送信出力 | 0dBm e.i.r.p.以下 |
| 通信方式 | BLE(Bluetooth Ver. 4.2 Single mode) ペアリングによる1:1通信 |
| 通信距離 | 見通し約10 m (使用環境により短かくなることがあります) |
| 使用環境 | 室内 5～40℃, 20～80%RH |
| 信号入力 | アナログ4CH, 14mVp-p max. |
|---|---|
| 漏れ電流 | 100uA以内 |
| 信号処理 | 16bit ADC, 500Hzサンプリング |
| 電 池 | リチウムイオン充電池 |
| 保護等級 | IP33(2.5mm以上の固形物と降水の保護) |
| 外形寸法 | 約80(W) x 30(H) x 60(D) mm (突起物を除く) |
| 質 量 | 約80g |
| 主な機能 | DTF-251の受信と生体信号の出力 |
|---|---|
| 信号出力 | RS-422シリアル出力 |
| 電源入力 | DC5V/0.5A以下(USBバスパワー) |
| 外形寸法 | 約30(W) x 77(H) x 70(D) mm (突起物を除く) |
| 質 量 | 約90g |
