UHT-116

ワイヤレスフットスイッチシステム

キーワード

UHT-116 ワイヤレスフットスイッチシステムは、DTF-253 ワイヤレスフットスイッチとDTF-255 ワイヤレスベースユニットで構成し、独自な2.4GHz帯通信方式(干渉軽減機能等)により、ロバストネスな高速伝送ができます。両手を使う医療現場のME機器操作に最適で、特に筐体の保護等級IP38対応により手術室での使用ができます。[ご注意]仕様は予告なく変更されることがあります。お問い合わせ

製品特長
独自な2.4GHz帯通信方式(干渉軽減機能等)により、ロバストネスな高速伝送が可能
通信距離: 見通し約10 m (使用環境により短かくなることがあります)
保護等級IP38対応

製品詳細
製品仕様

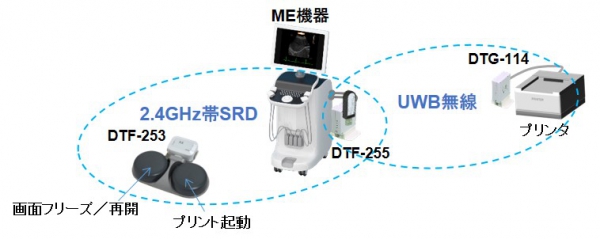

応用例1

・診断画像のフリーズ・プリント起動、再開制御。
※ME機器メーカーとのコラボレーションが必要です。

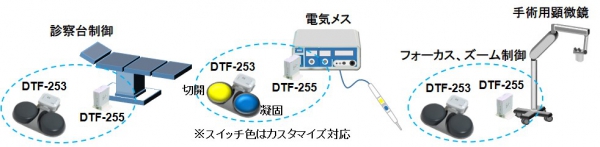

応用例2

・各種ME機器の制御。
※ME機器メーカーとのコラボレーションが必要です。

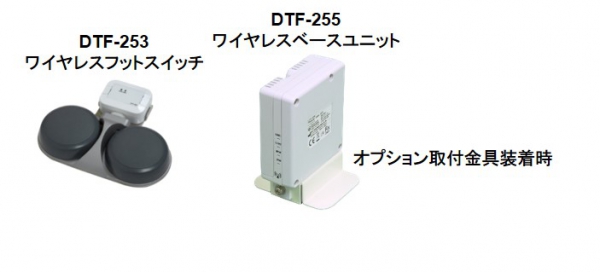

構成機器

システム構成

DTF-253	ワイヤレスフットスイッチ
DTF-255	ワイヤレスベースユニット

システム共通仕様

無線規格	日本 ARIB STD-T66 米国 FCC Part 15.247, カナダ RSS-247 欧州 ETSI EN 300 328
周波数帯	2400MHz～2483.5MHz
送信出力	-10dBm e.i.r.p.以下
通信方式	単信通信、ペアリングによる1:1通信
干渉軽減	独自方式(ACK返送、自動再送信、CH変更)
通信距離	見通し約10 m (使用環境により短かくなることがあります)
応答時間	20ms以下(スイッチ検知・送信～受信出力)
使用環境	室内 5～40℃, 20～80%RH

DTF-253 ワイヤレスフットスイッチ仕様

主な機能	左右各フットスッチON時及びOFF時に送信
電池	リチウム一次電池
保護等級	IP38(2.5mm以上の固形物と水深1m・1hの保護)
外形寸法	約200(W) x 42(H) x 180(D) mm (突起物を除く)
質量	約1240g

DTF-255 ワイヤレスベースユニット仕様(DTF-253用途)

主な機能	DTF-253の受信とフットスイッチON/OFF状態出力
信号出力	トランジスタオープンコレクタ
ホストIF	Hi-Speed USB(USB 2.0準拠) タイプB
電源入力	DC5V/0.5A以下(USBバスパワー)
外形寸法	約30(W) x 77(H) x 70(D) mm (突起物を除く)
質量	約90g
